Пространственные геотехнические расчеты методом конечных элементов (FEM / МКЭ)

Современные геотехнические задачи требуют не упрощенных схем, а детального анализа взаимодействия грунтов, конструкций и технологии строительства. Пространственные геотехнические расчеты методом конечных элементов (FEM) позволяют учитывать реальную трехмерную работу системы и получать инженерно достоверные результаты. Именно поэтому метод конечных элементов (МКЭ) или finite element modelling (FEM) сегодня является ключевым инструментом при проектировании котлованов, фундаментов и подземных сооружений в сложных условиях.

В ГЕОФЕМ мы выполняем геотехнические FEM-расчеты с фокусом на реальную работу системы, инженерную достоверность и практическую применимость результатов. Наша задача — не просто «посчитать модель» и сообщить, что «так получилось», а дать заказчику обоснованное решение, которому можно доверять на стадии проектирования, экспертизы и строительства.

Почему мы делаем акцент на трехмерные FEM -расчеты

Во многих проектах по-прежнему применяются плоские (2D) расчетные схемы. Такой подход может быть допустим для простых и протяженных задач, однако он всегда содержит принципиальное допущение — рассматриваемое сечение продолжается на бесконечную длину. Именно пространственные геотехнические расчеты позволяют корректно оценивать работу котлованов, фундаментов и подземных сооружений в сложных геометрических условиях.

В реальных условиях это допущение часто не выполняется.

Трехмерная постановка расчетов позволяет:

• учитывать пространственное перераспределение напряжений и деформаций в грунтовом массиве;
• моделировать реальную геометрию котлованов, зданий и ограждающих конструкций;
• учитывать жесткость конструкций за счет пространственной работы элементов, узлов, углов и сопряжений;
• корректно оценивать влияние локальных особенностей, таких как углы котлована, перепады отметок, разрывы и неоднородности ограждений.

Практическая ценность 3D-моделирования особенно проявляется при анализе компактных и пространственно сложных объектов, например локальных очистных сооружений (ЛОС), подземных объемов сложной формы или зданий с нерегулярной планировкой. В таких задачах плоская схема неизбежно искажает реальную картину, тогда как пространственная модель позволяет получить обоснованный и надежный прогноз.

Программные комплексы и инженерный подход

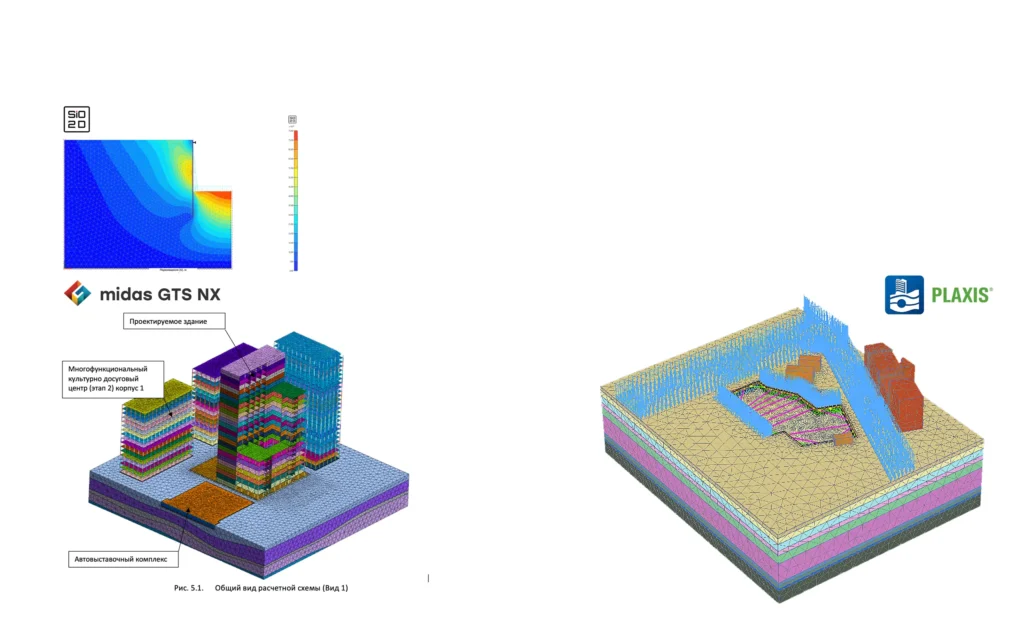

В зависимости от задачи мы выполняем пространственные геотехнические расчеты с использованием современных программных комплексов, включая Plaxis 2D и Plaxis 3D, MIDAS GTS NX, SiO 2D и другие специализированные инструменты.

При этом для нас принципиально важно, что программное обеспечение — это лишь инструмент. Качество результата определяется не названием программы, а:

• корректной постановкой задачи;
• выбором адекватной расчетной схемы;
• обоснованным подбором моделей грунтов и их параметров;
• правильной интерпретацией результатов.

Мы хорошо разбираемся в моделях грунтов, используемых в FEM-расчетах, включая линейно-деформируемые модели, Hardening Soil, Hardening Soil with Small Strain и другие. Параметры грунтов назначаются на основе инженерно-геологических изысканий, лабораторных данных и сопоставимого геотехнического опыта, с детальным анализом имеющихся данных, а не формально «по умолчанию».

Одна из ключевых особенностей нашего подхода — обязательная инженерная верификация расчетов. Например, MIDAS GTS NX позволяет создавать чрезвычайно детализированные трехмерные модели. Однако при отсутствии опыта существует риск получить внешне корректные, но физически неверные результаты. Именно поэтому мы проверяем чувствительность моделей, сопоставляем результаты между разными расчетными подходами и всегда оцениваем их с позиции инженерной достоверности.

Для заказчика это означает прозрачность и уверенность в том, что расчет не является «черным ящиком».

Какие задачи мы решаем с помощью FEM-расчетов

Метод конечных элементов применяется нами для решения широкого спектра геотехнических задач, включая:

• геотехническое обоснование строительства и прогноз влияния на окружающую застройку;
• расчеты шпунтовых, свайных и комбинированных ограждений котлованов;
• расчеты осадок, кренов и дополнительных деформаций фундаментов;
• моделирование плитных и свайно-плитных фундаментов;
• моделирование взаимодействия грунтов и конструкций основания;
• расчет причальных стенок, больверков и других гидротехнических сооружений;
• моделирование зданий целиком для учета пространственной жесткости;
• итерационные расчеты совместно с конструкторами для уточнения перераспределения усилий и работы фундаментов.

Мы можем моделировать геотехнические системы любой сложности в рамках задач проектирования и экспертизы.

Отечественные решения и экспертиза в РФ

При необходимости прохождения экспертизы в Российской Федерации мы применяем сертифицированные и лицензированные программные комплексы, в том числе SiO 2D — отечественное решение, используемое в расчетах в соответствии с действующими нормативными требованиями.

Использование таких программ в сочетании с корректной инженерной постановкой задачи позволяет уверенно применять результаты расчетов в проектной документации и на стадии экспертизы.

Опыт, прозрачность и практическая польза

Мы занимаемся геотехническими расчетами и FEM-моделированием более 15 лет. Подготовка сильных инженеров-геотехников с реальными навыками моделирования — сложный и длительный процесс, который требует значительных ресурсов и времени. При этом даже хорошо обученные специалисты нередко покидают компанию, создавая риски для проектов.

Мы предлагаем иной подход. Мы работаем прозрачно, подробно объясняем, какие модели применяются, какие параметры заложены и какие допущения приняты. Заказчик понимает, как получен результат и какие выводы из него следуют.

Метод конечных элементов в наших проектах — это не самоцель, а инструмент принятия инженерных решений, позволяющий снизить риски, оптимизировать конструкции и обеспечить предсказуемость проекта.
